3D 전파지도 제작 시스템 · 드론 / 차량 탑재 RF 측정 기반
드론 및 차량에 스펙트럼 분석기와 GPS-RTK 수신기를 탑재하여 실제 환경에서 RF 신호를 3차원으로 측정하고,
GIS 기반 3D 전파지도를 자동으로 생성하는 시스템입니다.
기지국·중계기 커버리지 분석, 전파 음영지역 파악, 전파 간섭 분석 등에 활용되며
드론을 통한 고층부 측정과 차량을 통한 지상 이동 측정을 결합하여
도심·군사·공공 지역의 정밀 3D 전파환경 지도를 구축합니다.
드론 탑재 측정
차량 탑재 측정
스펙트럼 분석기
GPS-RTK
3D 전파지도
GIS
음영지역 분석
Wi-Fi/LTE/TRS
3D 전파지도 구현 예시
3D RADIO MAP EXAMPLE

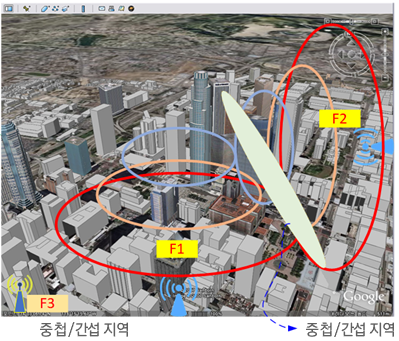

GIS 기반 3D 전파지도 — 도심 환경 중첩·간섭 지역 시각화
측정 플랫폼
MEASUREMENT PLATFORMS
드론 탑재 측정 장비
DRONE MEASUREMENT EQUIPMENT

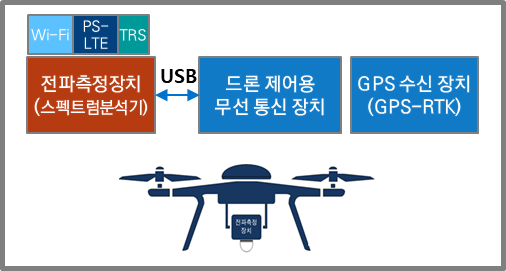

드론 탑재 전파 측정 시스템 — 스펙트럼분석기 + 무선통신장치 + GPS-RTK 구성

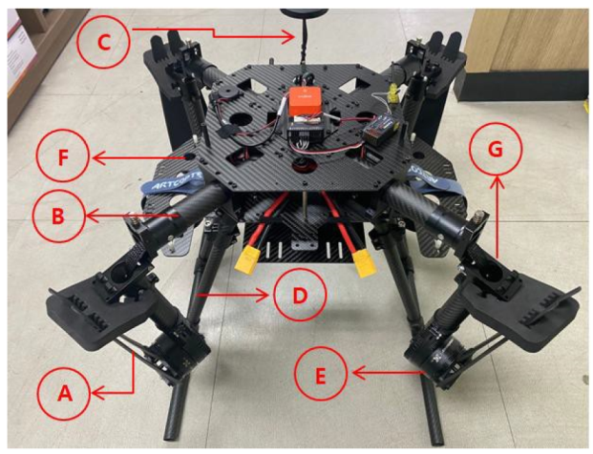

헥사콥터 기반 전파 측정 드론 — 실제 측정 장비 탑재 구성
주요 특징
KEY FEATURES
🚁
드론 기반 입체 측정
헥사콥터 드론이 사전 계획된 비행 경로를 자동으로 이동하며 다양한 고도에서 RF 신호를 측정합니다. 기존 지상 측정으로 확인 불가한 고층부 전파 환경을 파악합니다.
🚗
차량 이동 측정
측정 장비를 탑재한 차량이 도로를 주행하며 지상 레벨의 RF 신호를 연속으로 측정합니다. 도심 골목, 지하차도 등 드론 접근이 어려운 구역을 보완합니다.
📍
GPS-RTK 정밀 위치
GPS-RTK(Real Time Kinematic) 수신기로 센티미터급 정밀 위치를 확보합니다. 측정 위치와 RF 신호값을 정확하게 동기화하여 신뢰도 높은 전파지도를 생성합니다.
🗺
GIS 기반 3D 시각화
수집된 3차원 측정 데이터를 GIS 플랫폼에서 건물·지형과 결합하여 3D 전파지도로 시각화합니다. 음영지역, 간섭지역, 커버리지 경계를 직관적으로 확인합니다.
📡
다중 대역 동시 측정
Wi-Fi, PS-LTE, TRS, 5G NR 등 다중 주파수 대역을 동시에 측정합니다. 용도별 전파환경을 한 번의 비행·주행으로 통합 파악할 수 있습니다.
🖥
통합 드론 운영 관제
통합 드론 운영체제 시스템(ATMS)을 통해 비행 계획 수립, 실시간 드론 모니터링, 측정 데이터 수집·분석을 하나의 플랫폼에서 통합 관리합니다.
전체 시스템 구성도
SYSTEM ARCHITECTURE
▣ 3D 전파지도 제작 시스템 — 수집·처리·생성 전체 구성
▼ 데이터 수집 · 처리 · 지도 생성
데이터 수집 · 처리
- RF 신호 · 위치 동기화
- 측정 데이터 정제
- 이상값 필터링
- 보간 처리
- 3차원 공간 매핑
GIS 3D 전파지도 생성
- GIS 기반 3D 시각화
- 건물 · 지형 결합
- 커버리지 히트맵
- 음영지역 분석
- 간섭지역 표시
분석 · 리포트
- 기지국 커버리지 분석
- 음영지역 개선 방안
- 중계기 설치 위치 추천
- 전파 간섭 분석
- 측정 결과 보고서
통합 드론 운영 관제 시스템
DRONE MANAGEMENT SYSTEM

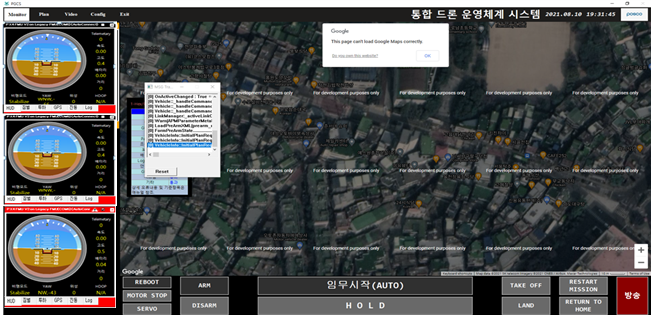

통합 드론 운영체제(ATMS) — 비행 계획·실시간 모니터링·측정 데이터 통합 관제 화면
3D 전파지도 제작 흐름
3D RADIO MAP PRODUCTION FLOW
① 측정 계획
- 대상 구역 선정
- 드론 비행 경로 설계
- 차량 주행 경로 계획
▶
② 현장 측정
- 드론 자동 비행 측정
- 차량 이동 측정
- GPS 위치 동기화
▶
▶
④ 3D 지도 생성
- GIS 3D 시각화
- 커버리지 히트맵
- 음영지역 표시
▶
⑤ 분석 리포트
- 음영지역 개선안
- 중계기 위치 추천
- 결과 보고서
주요 기능 상세
DETAILED FUNCTIONS
① 드론 기반 3D 공간 전파 측정
드론이 미리 계획된 고도·경로로 비행하며 건물 주변, 고층부, 옥상 등
지상 측정으로 불가능한 공간의 전파 신호를 측정합니다.
군사시설, 재난현장, 도심 고층지역 등 다양한 환경에 적용됩니다.
② 차량 기반 지상 이동 측정
측정 장비 탑재 차량이 도심 도로를 주행하며 지상 레벨 전파 신호를 연속 수집합니다.
드론으로 측정하기 어려운 도로변, 지하, 터널 등 구역을 보완하여
입체적 전파 환경 데이터를 완성합니다.
③ GIS 기반 3D 전파지도 생성
수집된 측정 데이터와 GIS 건물·지형 데이터를 결합하여 3D 전파지도를 생성합니다.
커버리지 히트맵, 음영지역 분포, 신호 세기 등고선 등을 시각적으로 표현합니다.
④ 음영지역 분석 및 개선 방안
3D 전파지도 분석을 통해 통신 음영지역 위치와 규모를 정밀하게 파악합니다.
음영지역 해소를 위한 중계기 설치 최적 위치를 자동으로 산출하고
커버리지 개선 시뮬레이션 결과를 리포트로 제공합니다.
주요 활용 분야
APPLICATION AREAS
🏙도심 기지국 커버리지 분석 및 음영지역 파악
🪖군사시설 PS-LTE / TRS 전파 환경 구축
🚒재난 현장 무선통신 커버리지 긴급 측정
🏗스마트시티 통신 인프라 계획 수립
📶5G 기지국 배치 최적화 및 간섭 분석
🌉공항·항만·산업단지 전파 환경 관리
3D 전파지도 제작 시스템은 드론과 차량에 스펙트럼분석기·GPS-RTK를 탑재하여
실제 공간에서 3차원 RF 신호를 측정하고 GIS 기반 3D 전파지도를 자동 생성합니다.
기지국 커버리지 분석, 음영지역 파악, 중계기 최적 위치 산출 등
데이터 기반 전파환경 관리를 실현하는 정밀 RF 측정·분석 솔루션입니다.
