근거리 드론 감지시스템

ANTI DRONE SYSTEM

사업분야

근거리 드론 감지시스템

근거리 드론 감지시스템 · Anti Drone System

소형비행체(드론, 소형무인기 등)를 탐지 차별하며 공유하는 시스템

분석 소프트웨어

8개 Mic 채널 동시 병렬 처리
Mic 음원 시간차 계산
- 음원의 고각(0°~ 360°) 및 방위각( -85°~ +85°) 산출
- 음원 경로 산출
- 1/3 Octave 주파수 분석
소음분류 플로차트
USB 2.0 (High speed) 데이터 송신

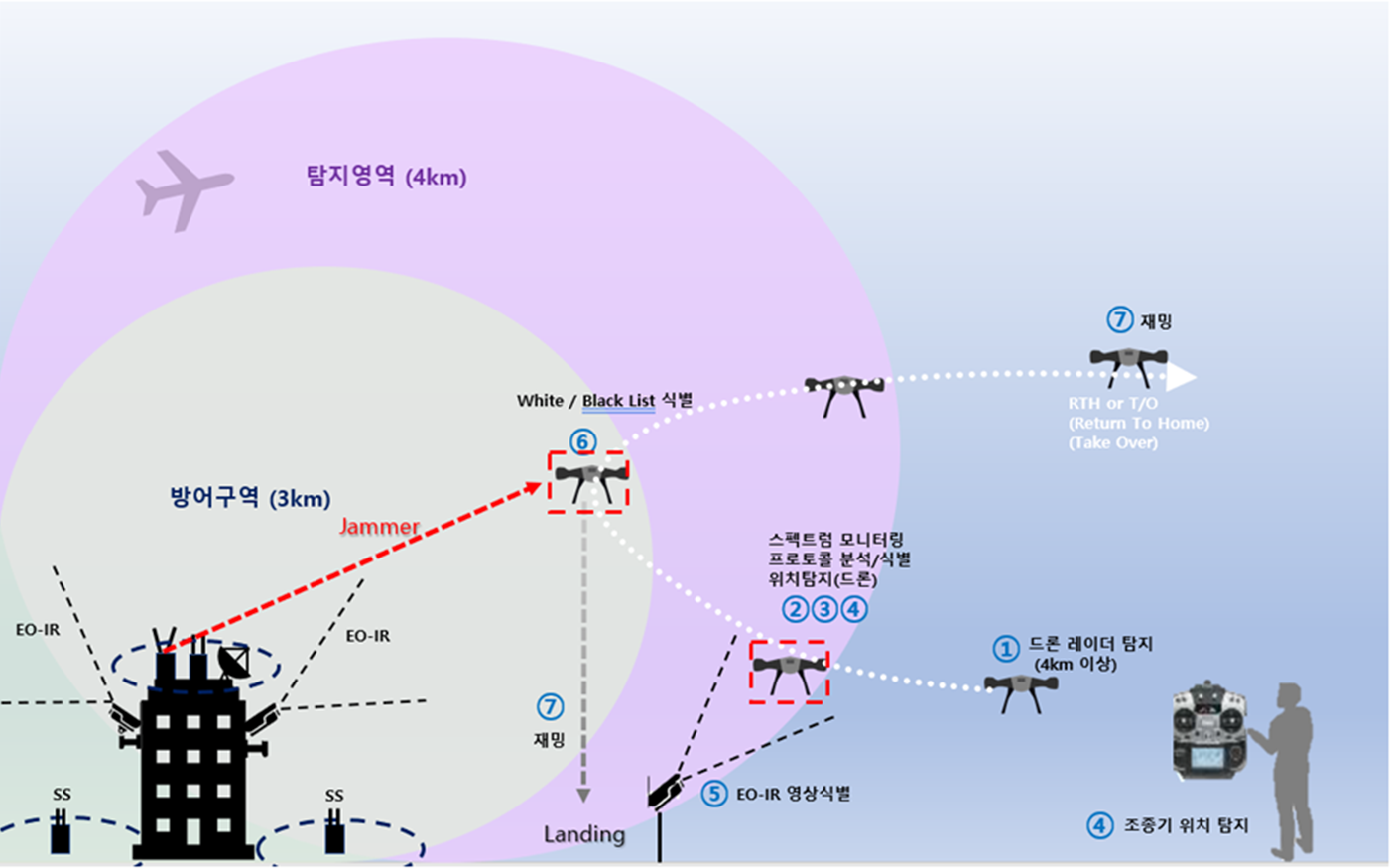

시스템 구성도

탐지구역(4km) 및 방어구역(3km) 기반 드론 감지 시스템 구성도

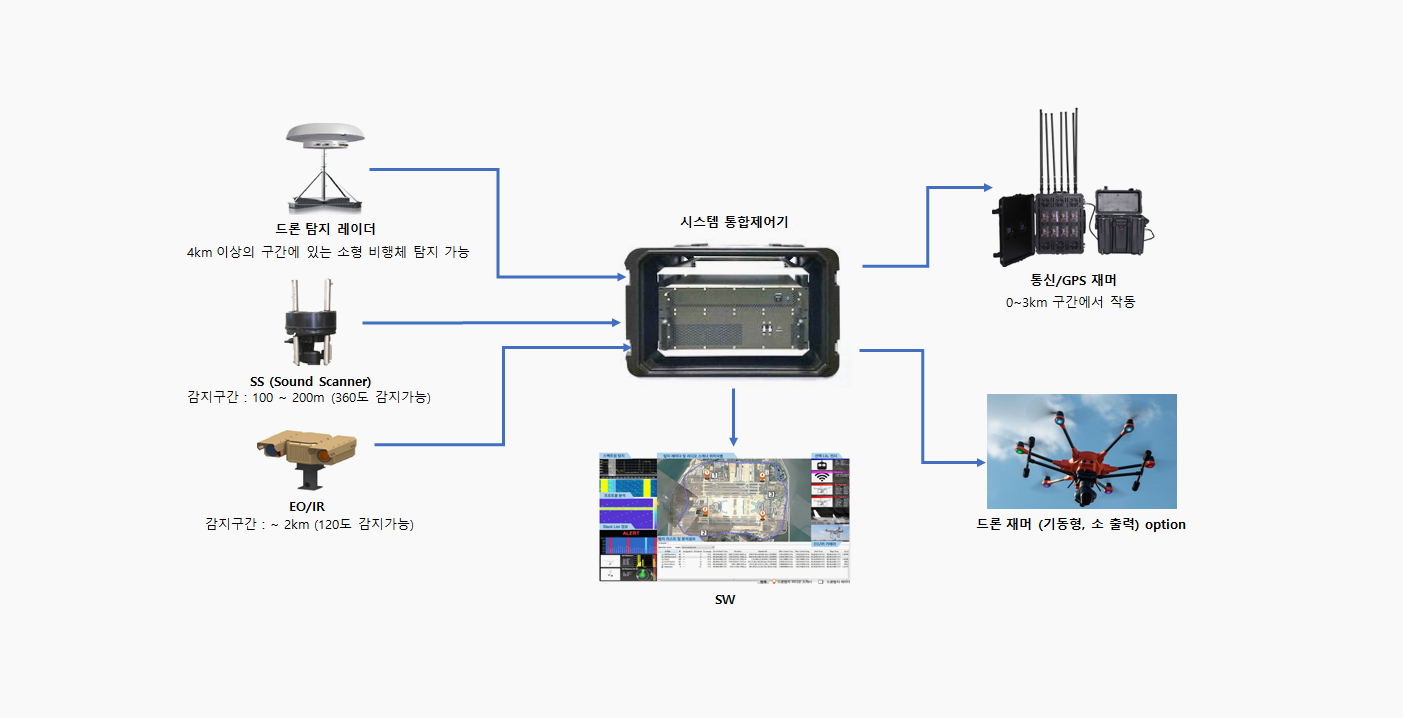

하드웨어 구성도

드론 탐지 레이더 · EO/IR 영상탐지 · 통합운용서버 · 재머 구성

제품 사양

Category (근거리 드론 감지 시스템)	Specifications
Microphone sensor	형식 : 1/2inch Diameter 인터페이스 : BNC connector
신호처리보드 & 송신보드	신호처리 : FPGA Sampling rate : 25.6ksps 분해능 : 24bit 인터페이스 : USB 2.0(high speed) 입력 : 12ch(MEMS) 구성
신호처리장치 케이스	재질 : 내부식성 특징 : 방수, 방진
